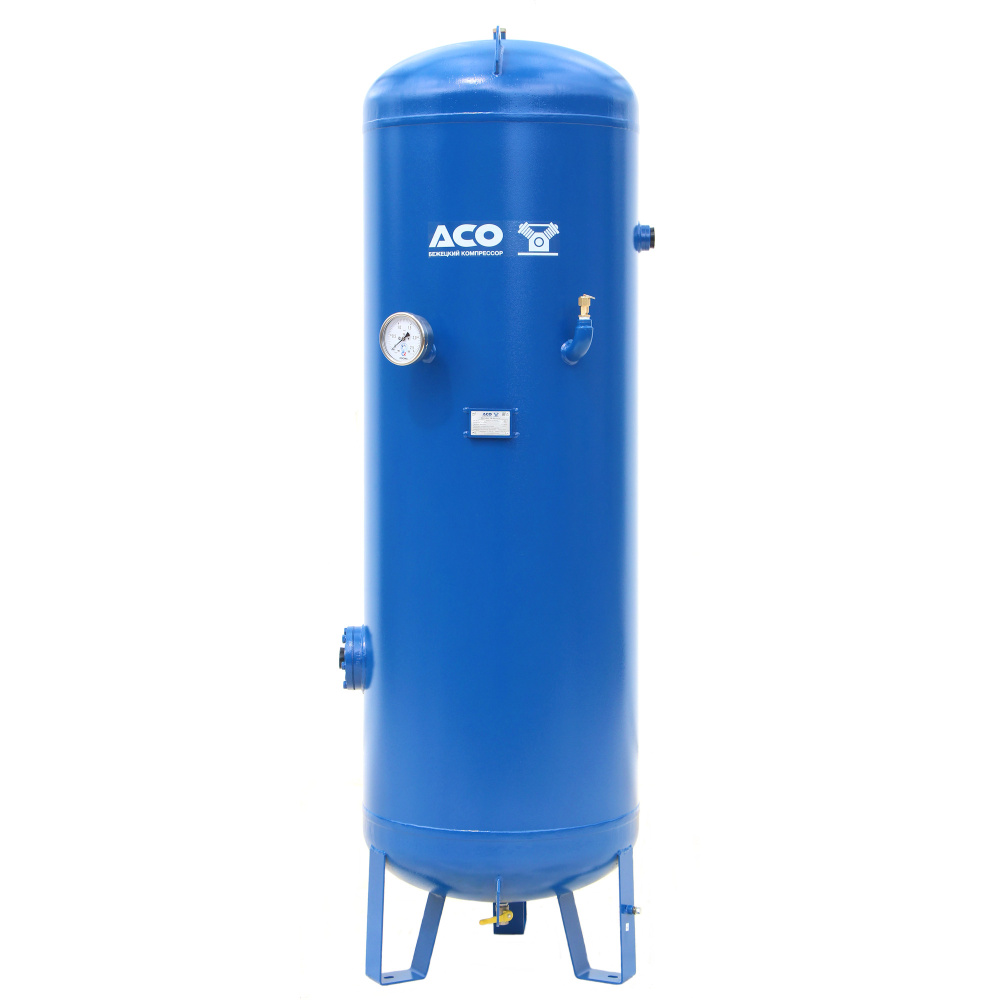

АСО РВ 500/10 Ресивер воздушный вертикальный, 500 л, 10 бар

Описание

Вертикальный ресивер РВ 500/10 Бежецкого завода АСО рассчитан на объем 500 л и рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Изготовлен из стали Ст3пс. Габариты 68 х 65 х 200 см, масса 125 кг.

Принцип работы

Сжатый воздух поступает в ресивер от компрессора по воздухопроводу. При поступлении внутрь, сжатый воздух расширяется, что приводит к изменению скорости и охлаждению воздушного потока с выделением капельной влаги и масла. Присутствие влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Образующийся в процессе работы конденсат удаляется через сливную пробку. Конструкция ресивера РВ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны.

Монтаж ресивера

Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях. Допускается установка ресивера: - в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной; - в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений. Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо: - проверить наличие комплекта технической и товаросопроводительной документации; - комплектность поставки в соответствии с технической и товаросопроводительной документацией; - проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении. Монтаж ресивера предусматривает: - установку и выверку ресивера на специальном фундаменте; - монтаж трубопроводов; - установку необходимой арматуры, контрольно-измерительных и предохранительных устройств; - пуско-наладочные работы. Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений. Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.

Техническое обслуживание ресивера

При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации. Техническое диагностирование в процессе эксплуатации проводят: - после ремонтно-восстановительных работ с применением сварки; - при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур); - при утрате паспорта сосуда; - наступления сроков, установленных по результатам предыдущих технических диагностирований.

Характеристики
